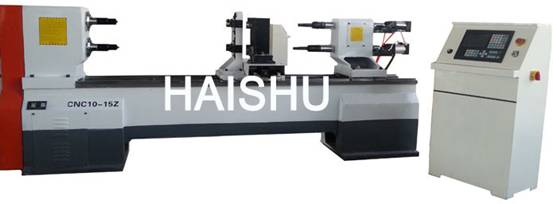

CNC-Z 系列木工數控車床
雙主軸木工數控車床主要特點
1、 直線導軌
2、 雙主軸
3、 數控系統控制，步進電機驅動
雙主軸木工數控車床主要參數
1、 雙軸中心距：200mm，
2、 主軸直徑：Φ60 mm，
3、 軸頭：M42×2
4、同時加工2根大直徑：Φ195 mm
5、只用上軸時大有效直徑：Φ450 mm
6、只用上軸時大理論直徑：Φ500 mm
7、小設定單位：0.01mm
8、大進給速度：1000/6000mm/min
9、大加工長度:1050mm，1550mm,2050mm
10、主軸電機功率4-5.5kW （變頻調速）
雙主軸木工數控車床主要配置
1、數控系統
2、跟刀架
3、可旋轉刀臺
4、夾頭
5、跟刀架套
6、刀具
7、吹氣工具
8、內六角扳手
9、36扳手
10、回轉頂針
11、外形尺寸和加工長度
|
型號 |
外形尺寸 |
大加工長度 |
|
CNC10-10Z |
2400×1000×1300 mm |
1050mm |
|
CNC10-15Z |
2900×1000×1300 mm |
1550mm |
|
CNC10-20Z |
3400×1000×1300 mm |
2050mm |
