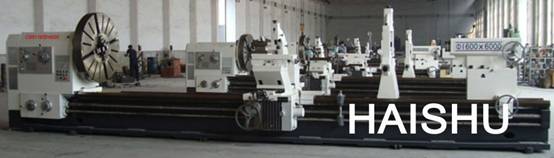

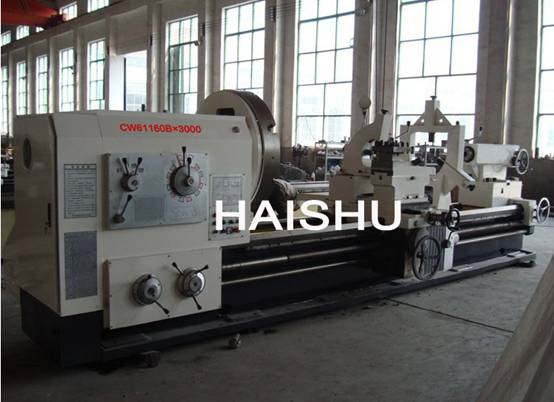

CW61160B 普通車床
|
項目 |
單位 |
技術參數 |
|
床身上工件大回轉直徑 |
mm |
1600 |
|
大工件長度 |
mm |
5000 |
|
刀架上工件大回轉直徑 |
mm |
1250 |
|
主軸孔直徑 |
mm |
130 |
|
主軸孔前端錐度 |
mm |
公制140 |
|
主軸轉速種數 正轉 |
種 |
21 |
|
主軸轉速種數 反轉 |
種 |
12 |
|
主軸轉速范圍 |
||
|
正轉 |
r/min |
2-200 |
|
反轉 |
r/min |
2.24-178 |
|
主軸每轉刀架進給量范圍 |
種 |
56 |
|
縱向 |
mm/r |
0.1-12 |
|
橫向 |
mm/m |
0.05-6 |
|
上刀架 |
mm/r |
0.025-3 |
|
公制螺紋螺距范圍 |
43種 1-120 | |
|
英制螺紋范圍 |
29種 28-3/8t.p.i | |
|
模數螺紋范圍 |
mm |
45種 0.5-60 |
|
徑節螺紋范圍 |
25種 1-56mm | |
|
下刀架大橫向行程 |
mm |
630 |
|
上刀架大行程 |
mm |
300 |
|
刀架快速移動速度 縱向 |
mm/min |
3470 |
|
刀架快速移動速度 橫向 |
mm/min |
1870 |
|
上刀架 |
mm/min |
935 |
|
尾座套筒直徑 |
mm |
160 |
|
尾座套筒大行程 |
mm |
300 |
|
尾座套筒錐孔錐度 |
kw |
莫氏6號 |
|
主電機功率 |
kw |
22 |
|
機床外形尺寸 |
mm |
4500/6000/8000/9000×2150×2000 |
|
機床重量 |
kg |
8500/13000/19000/22000 |
|
床身導軌寬度 |
mm |
755 |
|
大承重 |
kg |
6000 |
