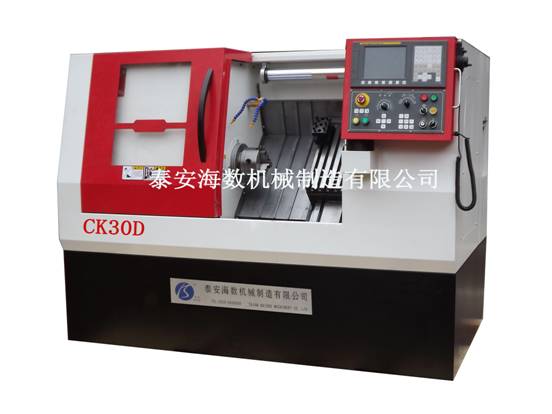

CK30D 斜床身數控車床
一、特點
1、45º斜式床身，雙向線性導軌，精度高，尺寸穩定性好；
2、床腳整體結構一體化設計制造，床身床腳采用樹脂砂鑄造，時效處理，導軌采用超音頻淬火后進行精密磨削加工,精度保持性較好；
3、整體式床腳具有很高的穩定性和剛性 ,整機剛性好；全封閉式防護結構,機床在防水,防油,防塵及安全性能方面大大優于同類產品；
4、獨立主軸結構同時選配高精度P4級主軸軸承,主軸轉速高,熱變形??；
5、X向行程大（280 mm），選用刀排，工作效率高。
二、用途：本機床適用于精度和尺寸一致性要求較高的中小型盤類零件。
三、技術參數
|
項目 |
技術參數 |
|
床身上大回轉直徑 |
φ300 mm |
|
滑板大回轉直徑 |
φ120 mm |
|
X軸（橫向）大行程 |
280 mm |
|
Z軸（縱向）大行程 |
320 mm |
|
導軌寬度 |
325mm |
|
主軸頭型號 |
ISOA2-5 / MT5# |
|
主軸孔徑（獨立主軸） |
φ41mm |
|
轉速 |
5000r/m |
|
手動夾頭尺寸 |
φ160 mm |
|
刀架型式 |
刀排 |
|
刀具柄規格 |
20 mm×20 mm |
|
刀座中心高 |
61 mm |
|
主電機功率 |
4 kw |
|
X軸電機功率 |
5 Nm |
|
Z軸電機功率 |
7.5 Nm |
|
床腳至主軸中心高度 |
935 mm |
|
外型尺寸 mm |
2200×1350×1900mm |
|
凈重 |
1800 kg |
