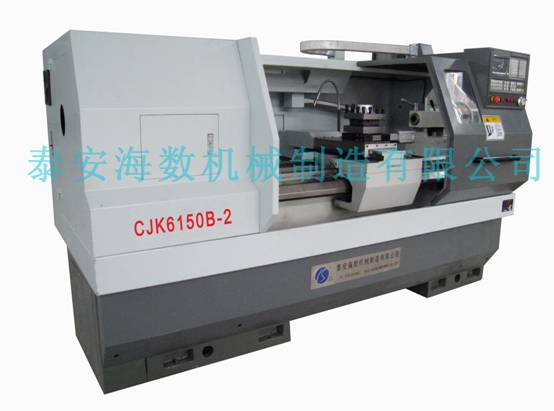

CJK6150B-2×750/1270數控車床
（整體床腳 三檔變頻）
1、CJK6150B-2數控車床技術參數
|
項 目 |
技術參數 |
|
床身上大件回轉直徑 |
Φ500mm |
|
拖板上大件直徑 |
Φ300mm |
|
大工件長度 |
750/1150mm |
|
主軸轉速范圍 |
36-150；100~500；320~1600rpm |
|
主軸通孔直徑 |
Φ82mm |
|
導軌寬度 |
400mm |
|
主軸頭形式 |
D-8號 |
|
主軸內孔錐度 |
1：20 |
|
刀架刀位數 |
4/6/8/或排刀 |
|
刀具截面規格 |
25mm×25mm |
|
電機小設定單位 |
(Z) 縱向 0.001mm，(X) 橫向 0.001mm |
|
刀桿快進速度 |
(Z) 縱向 10m/min， (X) 橫向 8m/min |
|
尾座套筒內孔錐度 |
MT5 |
|
尾座套筒大移動距離 |
150mm |
|
主電機功率 |
7.5KW |
|
車床外形尺寸（長×寬×高） |
2570/2970 mm×1560 mm×2110mm |
|
車床凈重 |
3200/3500kg |
CJK6150B-2數控車床主要特點
1、 三檔變頻無級調速，具有獨立主軸和齒輪變速的綜合優勢，車削扭矩大，轉速范圍廣，加工效率高、精度高，節能環保。
2、 主軸加大孔徑φ82mm。
3、 整體鑄造床腳，床身寬度400mm。
4、 床身重量大，剛性好，加工穩定性好。
5、 床身導軌超音頻淬火；
6、 床鞍及滑板導軌結合面采用“貼塑”處理；
7、 精密滾珠絲杠、高剛性精密復合軸承結構；
8、 滾珠絲杠副、導軌結合面采用自動強制潤滑；
9、刀架有立式四工位、臥式六工位八工位等選擇；
10、根據要求配置氣動、液壓卡盤或氣動、液壓尾座。
11、控制系統有廣州數控、北京KND、廣泰數控、德國西門子、日本FANUC等選擇。
CJK6150B-2數控車床用途
適合于鋼件、鑄鐵件、有色金屬等材料的半精加工和精密加工。
