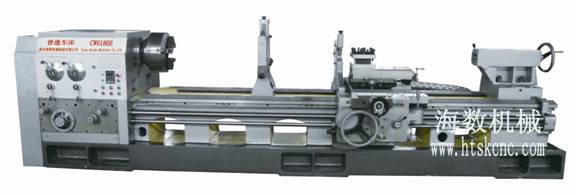

CW6163E/CW6180E
普通車床
CW6163E/CW6180E普通車床特點
●本機床可承擔各種車削工件，它能夠車削各種零件的外圓、內孔、端面及公制螺紋、英制螺紋、模數螺紋和徑節螺紋等。也適應于用硬質合金刀具進行強力車削，加工各種黑色金屬和有色金屬；
●床身采用大側壁雙筋，箱型和斜拉式內筋板組合整體結構，變形小，剛度強；
●本機床采用四檔變頻無級調速，與全機械變速普通車床相比，具有車削扭矩大、轉速范圍廣、噪音小、精度高、工作穩定等特點；
CW6163E/CW6180E普通車床技術參數
|
項目 |
項目名稱 |
單位 |
CW6163E |
CW6180E |
|
加工范圍 |
床身上大回轉直徑 |
mm |
φ630 |
φ800 |
|
刀架上大工件回轉直徑 |
mm |
φ350 |
φ500 | |
|
大工件長度 |
mm |
1500、3000、6000 | ||
|
床身導軌寬度 |
mm |
550 | ||
|
主軸 |
主軸端部代號 |
C11 | ||
|
主軸孔直徑 |
mm |
φ100 | ||
|
主軸孔前端錐度 |
公制Metric 120 1:20 | |||
|
主軸轉速范圍 |
r/min |
10-700 | ||
|
主軸轉速級數 |
四檔機械變速，變頻無級調速 | |||
|
進給系統 |
縱橫向進給量種數范圍 |
mm/r |
56； 0.1-12 | |
|
絲杠螺距 |
mm |
12 | ||
|
公制螺紋種數范圍 |
mm |
44：1-120 | ||
|
英制螺紋種數范圍 |
mm |
26；14-1牙/英寸 | ||
|
模數螺紋種數范圍 |
mm |
45：M0.5-M60 | ||
|
徑節螺紋種數范圍 |
mm |
24 28-1 徑節 | ||
|
溜板快移速度 |
mm/min |
4000 | ||
|
刀架 |
大刀架大橫向行程 |
mm |
420 | |
|
上刀架大行程 |
mm |
200 | ||
|
刀桿截面 |
mm |
30×30 | ||
|
尾座裝置 |
尾座套筒直徑 |
mm |
φ100 | |
|
尾座套筒行程 |
mm |
250 | ||
|
尾座套筒錐孔錐度 |
Morse |
莫氏6# | ||
|
主電機功率 |
KW |
11 | ||
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高） |
mm |
3580/5080/8080×1320×1500 | |
|
機床凈重 |
Kg |
4050、5200、7510 | ||
