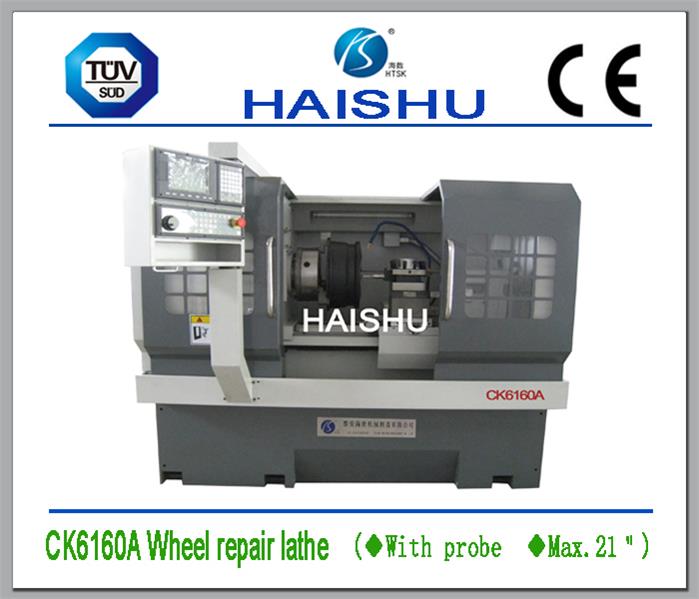

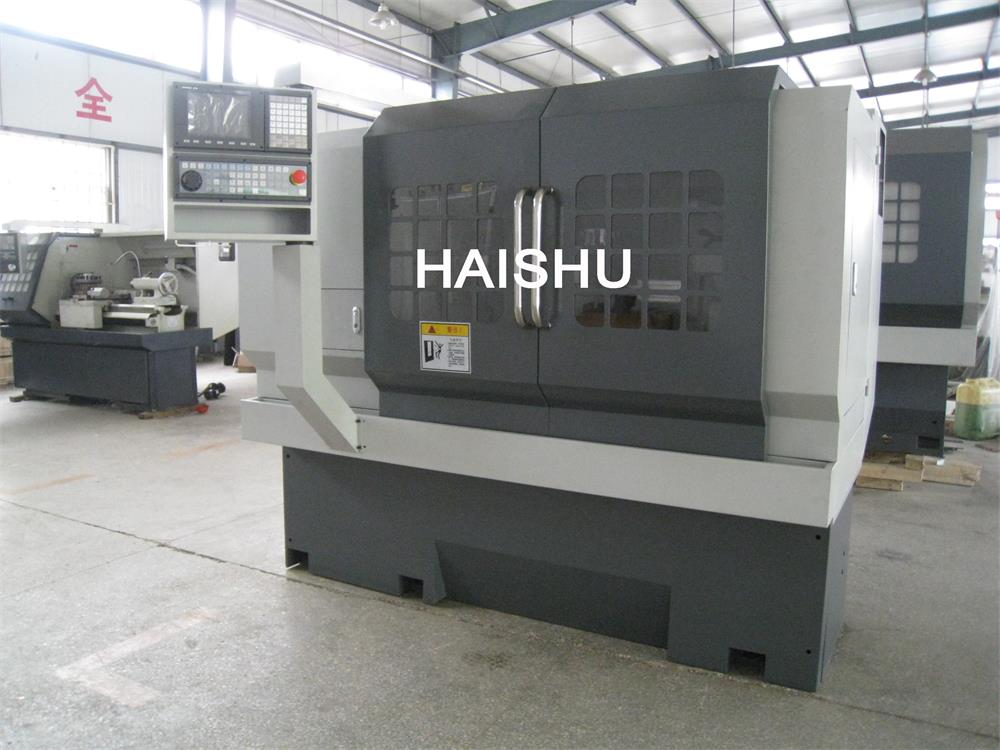

CK6160A轂修復車床
1．技術參數
|
項目名稱 |
單位 |
技術參數 |
|
床身上大車削直徑 |
Inch |
24”（φ610mm） |
|
加工大輪子直徑 |
Inch |
22＂（φ560mm） |
|
工件大加工長度 |
mm |
750 |
|

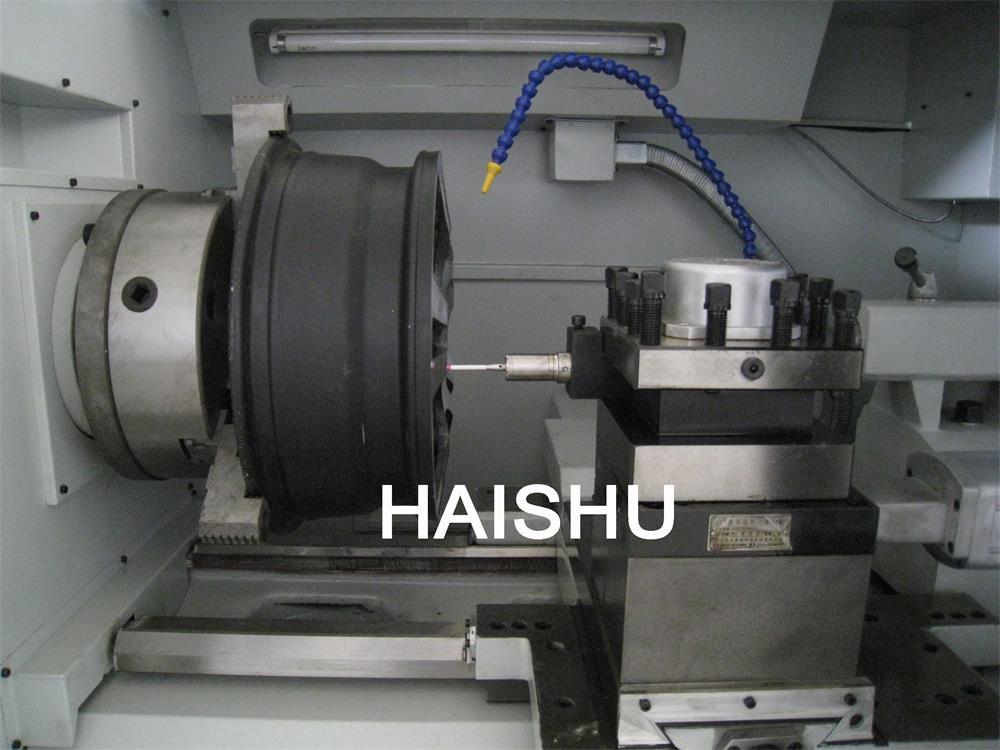

探頭測量方向 |
|
X向、Z向 |
|
標配探針規格 |
mm |
φ3×40，φ6×50 |
|
機床加工精度 |
IT6-IT7 | |
|
表面光潔度 |
um |
Ra0.8~0.1 |
|
主傳動形式 |
無級變頻調速 | |
|
主軸調速范圍 |
rpm |
150~2000 |
|
主電機功率 |
kw |
5.5 |
|
快速移動速度 |
mm/min |
X軸 :5000 Z 軸:8000 |
|
重復精度 |
mm |
X 軸:0.01 Z 軸:0.015 |
|
標準配置 |
4 工位電控刀架 | |
|
重復定位精度 |
mm |
0.008 |
|
車刀刀柄尺寸 |
mm |
25×25 |
|
機床外形尺寸(L×W×H) |
mm |
2110×1495×1820 |
|
機床凈重 |
kg |
2000 |
2. 主要特點
◆實現輪轂表面曲線探測和數據采集；
◆自動按輪轂表面實際曲線進行表面拉絲、精準修復和精光加工；
◆公司自主開發的曲線優化軟件，滿足多種語言，安裝操作更簡便；
◆主軸無級變頻調速；
◆X / Z 軸伺服驅動；
◆手動自定心卡盤或動力專用卡盤（可選）；
◆機床采用全防護外罩；
◆自動潤滑系統。
◆金剛石切削，實現輪轂表面拉絲和精光加工。
3. 用途
◆主要用于輪轂的表面拉絲、精準修復和精光加工；
◆具有數控車床的通用功能。.
