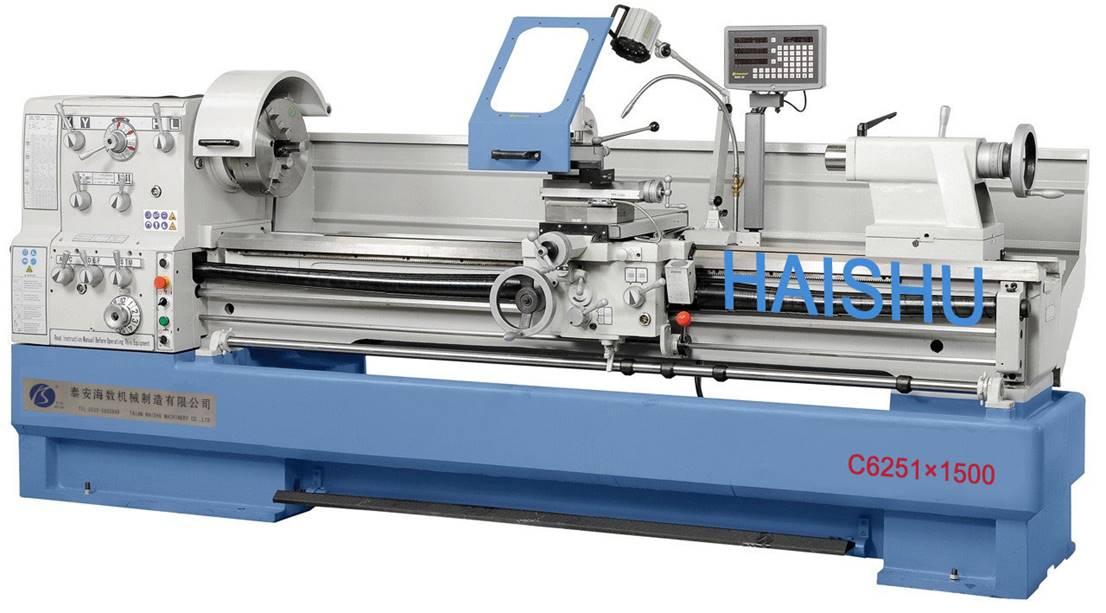

C6251/C6256臥式車床
一、機床特點
1、 床身導軌表面經淬火和精密磨削；
2、 主軸支撐采用精密圓錐滾子軸承；
3、 主軸齒輪采用優質并經表面淬火和磨削加工；
4、 整體和分體底可供選擇；
5、 無級變速型號可供選擇；
二、技術參數
|
技術參數 |
C6251×1000/1500/2000/3000 |
C6256×1000/1500/2000/3000 |
|
床身上大回轉直徑 |
510mm(20”) 560mm(22”) | |
|
中拖板上大回轉直徑 |
305mm(11-7/8”) 355mm(13-3/4”) | |
|
馬鞍內大回轉直徑 |
735mm(29”) 785mm(31”) | |
|
馬鞍長度 |
200mm(8”) | |
|
大加工長度 |
1000mm(40”)/1500mm(60”)/2000mm(78”)/3000mm(118”) | |
|
床面寬度 |
350mm(13-3/4”) | |
|
主軸端部 |
D1-8 or A1-8 | |
|
主軸通孔直徑 |
80mm(3-1/8”) | |
|
主軸內孔錐度 |
NO.7Morse | |
|
主軸轉度范圍 |
12changes20-1600r/min 25-1600r/min(variable) | |
|
中拖板行程 |
280mm | |
|
主絲桿直徑及螺距 |
40mm(19/16'')x4T.P.I. or 6mm | |
|
英制螺紋車制范圍 |
2-112（60Nos) | |
|
公制螺紋車制范圍 |
0.2-14（47Nos) | |
|
徑節螺紋車制范圍 |
4-112 D.P（50Nos) | |
|
模數螺紋車制范圍 |
0.1-7 M.P（39Nos) | |
|
縱向進給 |
0.0022''-0.0612'' /Rev (35Nos) | |
|
橫向進給 |
0.00048''-0.01354''(35Nos) | |
|
尾座套筒行程 |
180mm | |
|
心軸直徑 |
75mm | |
|
心軸孔錐度 |
M.T.No.5 | |
|
主軸馬達 |
7.5kw | |
|
冷卻馬達 |
90w | |
|
機械尺寸 |
2340/2840/3340/4340X1150X1460 (mm) | |
|
裝箱尺寸 |
2400/2900/3400/4400X1150X1740(mm) | |
|
凈重 |
2680Kg 2940Kg 2770Kg 3030Kg | |
|
毛重 |
3000Kg 3310Kg 3090Kg 3400Kg | |
3、附件
|
標準附件 |
特殊附件 , , |
|
三爪卡盤 |
活頂尖 |
|
四爪卡盤 |
車錐度附件 |
|
中心架 |
鉆夾頭和接桿 |
|
跟刀架 |
結合子+定程塊 |
|
花盤 |
快換刀架 |
|
呆頂尖 |
數顯 |
|
螺紋盤 |
卡盤護罩 |
|
變徑套 |
絲桿護罩 |
|
后擋板 |
刀架防護 |
