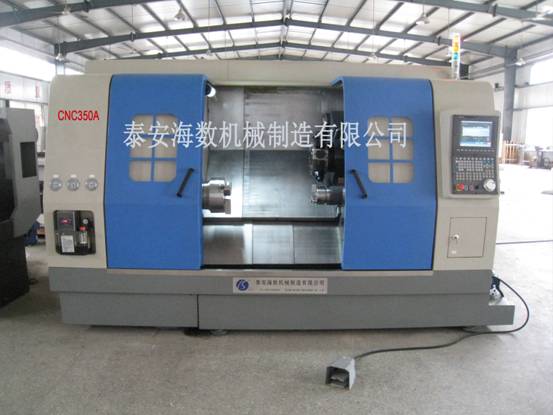

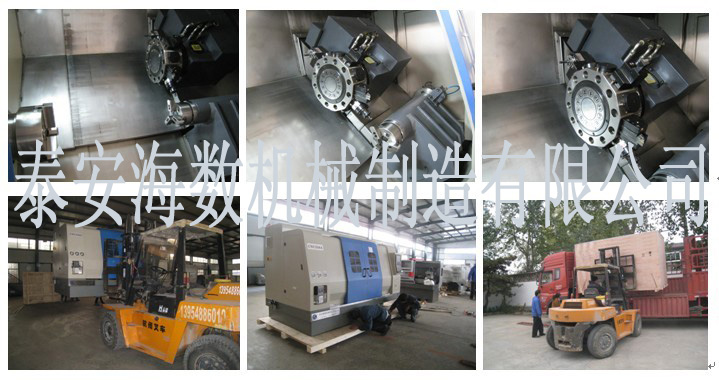

CNC（A）系列數控車削中心
CNC（A）Series CNC turning center
CNC（A）系列數控車削中心是泰安海數公司新推出的高端數控機床，并打入美國市場。說明公司產品在質量、性能、功能和配置方面已進入高端領域。歡迎國內外新老客戶選購。
CNC（A）系列數控車削中心是一種專業加工:軸承；電動機端蓋；齒輪用經濟、實用型加工機床，一次裝夾可以對各類盤零件兩端面進行加工成型；雙主軸同步相對運動夾持零件，可確保盤類零件的同軸度；產品結構成熟，性能質量穩定可靠，采用10B; 3個進給軸+2個主軸系統；整體式傾斜床身,三軸滾珠直線導軌；12工位雙面伺服動力刀塔,它是國內使用量大，覆蓋面廣的一種數控機床,廣泛地應用于汽車、石油、軍工等多種行業的機械加工.該系列機床品種規格齊全，可以實現盤類件和短軸類件的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控系統和附件。
主要技術參數：
|
序號 |
項 目 |
單位 |
技術參數 | ||||
|
CNC150A |
CNC250A |
CNC350A |
CNC450A |
CNC550A | |||
|
1 |
床身大回轉直徑 |
mm |
150 |
250 |
350 |
450 |
550 |
|
2 |
大車削長度 |
mm |
750/1000/1500 | ||||
|
3 |
大車削直徑 |
mm |
100 |
200 |
300 |
400 |
500 |
|
4 |
主軸端部型式及代號 |
mm |
A6 |
A6 |
A8 |
A8 |
A11 |
|
5 |
液壓卡盤1 |
mm |
Φ80 (4＂) |
φ160 (6＂) |
φ200 (8＂) |
φ250 (10＂) |
φ300 (12＂) |
|
6 |
液壓卡盤2 |
mm |
Φ80 (3＂) |
φ100 (4＂) |
Φ135 (5＂) |
Φ160 (6＂) |
Φ200 (8＂) |
|
7 |
主軸前端錐孔錐度 |
1:20 | |||||
|
8 |
主軸孔徑 |
mm |
38 |
40 |
50 |
60 |
75 |
|
9 |
2-伺服主軸轉速范圍 |
rpm |
0-4000 | ||||
|
10 |
X/Z/B快移速度 |
mm/min |
40000 | ||||
|
11 |
Cs1，Cs2主伺服電機功率 |
kW |
3.7 |
5.5 |
7.5 |
11 |
15 |
|
12 |
C軸（刀塔動力軸）電機功率 |
kw |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
13 |
X/Z軸電機大扭矩 |
N.m |
6 |
10 |
10 |
10 |
15 |
|
14 |
Y軸行程（可選） |
mm |
+20/-20 |
+25/-25 |
+35/-35 |
+45/-45 |
+55/-55 |
|
15 |
B軸（副主軸）電機大扭矩 |
N.m |
10 |
15 |
15 |
15 |
20 |
|
16 |
電力規格 |
v |
380±10%. 50Hz±1Hz | ||||
|
17 |
刀塔轉位時間(一工位) |
s |
1.6(臥12) | ||||
|
18 |
刀塔轉位重復定位精度 |
mm |
0.005" | ||||
|
19 |
X軸行程 |
mm |
100 |
150 |
200 |
300 |
350 |
|
20 |
Z軸行程 |
mm |
1100/1350/1850 | ||||
|
21 |
B軸(副主軸)行程 |
mm |
1400/1650/2150 | ||||
|
22 |
C軸（刀塔動力軸）高轉速 |
rpm |
4000 | ||||
|
23 |
雙軸動態對接同軸度 |
mm |
0.004 |
0.004 |
0.005 |
0.005 |
0.005 |
|
24 |
液壓伺服刀塔形式 |
臥式12工位伺服動力刀塔 | |||||
|
25 |
刀塔油缸夾持力 |
kg |
2350 |
2350 |
4240 |
4240 |
4524 |
|
26 |
刀塔油壓動力源 |
kg/cm² |
30 |
30 |
40 |
40 |
45 |
|
27 |
動力刀座規格 |
VDI30 DIN5480 |
VDI30 DIN5480 |
VDI40 DIN5480 |
VDI40 DIN5480 |
BMT60 -ER32 | |
|
28 |
刀桿尺寸 |
mm |
□16×16 |
□20×20 |
□20×20 |
□25×25 |
□25×25 |
|
29 |
機床重量 |
kg |
3500 |
4200 |
5000 |
6200 |
7500 |
|
30 |
外形尺寸（長×寬×高） |
mm |
2700/3000/3500×1650×1900 | ||||
